Я создавал свой автомат не для войны, а для защиты мира! — Михаил Калашников, конструктор-оружейник.

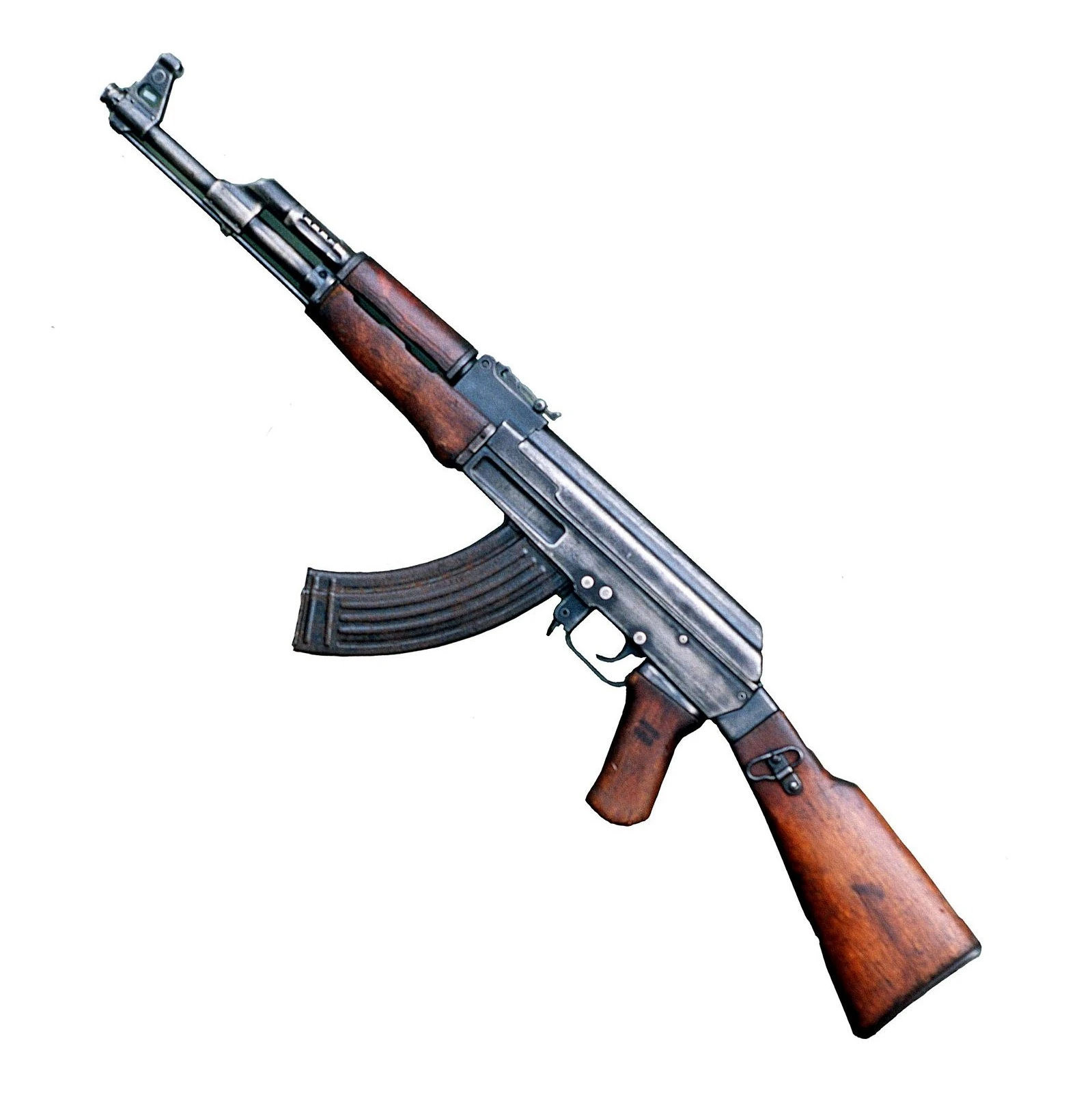

АК-47 — первый серийный автомат в линейки Автоматов Калашникова. Одно из самых известных видов оружия в мире.
Описание[]
Автомат состоит из следующих основных частей и механизмов: ствол со ствольной коробкой, прицельными приспособлениями и прикладом, отъёмная крышка ствольной коробки, затворная рама с газовым поршнем, затвор, возвратный механизм, газовая трубка со ствольной накладкой, ударно-спусковой механизм, цевьё, магазин, штык. Всего в АК примерно 95 деталей. Отличить АК, выпущенный до 1959 года, можно по заниженной относительно линии стрельбы задней части приклада (по некоторой «горбатости» оружия), что было характерно только для самых ранних автоматических винтовок, поскольку такая компоновка снижает устойчивость оружия при стрельбе очередями. Кроме того, магазин АК под патроны 7,62 мм выделяется кривизной из-за большой конусности гильз. Ствол автомата нарезной (4 нареза, вьющиеся слева-вверх-направо), из оружейной стали. В верхней части стенки ствола, ближе к дульной части, находится газоотводное отверстие. Вблизи от дульного среза на стволе закреплено основание мушки, а со стороны казённого среза в нём имеется патронник с гладкими стенками, в который досылается патрон перед выстрелом. На дульной части ствола нанесена левая резьба для навинчивания втулки при стрельбе холостыми патронами. Ствол крепится к ствольной коробке неподвижно, без возможности быстрой смены в полевых условиях. Ствольная коробка служит для соединения частей и механизмов автомата в единую конструкцию, размещения затворной группы и задания характера её движения, обеспечения запирания затвором канала ствола; также внутри неё размещается ударно-спусковой механизм. Ствольная коробка состоит из двух частей: собственно ствольной коробки и расположенной сверху отъёмной крышки, предохраняющей механизм от повреждения и загрязнения. Внутри ствольная коробка имеет четыре направляющие, задающие движение затворной группы, — две верхние и две нижние. Левая нижняя направляющая имеет отражательный выступ. В передней части ствольной коробки имеются вырезы, задние стенки которых являются боевыми упорами. При помощи них затвор запирает канал ствола. Правый боевой упор также служит для направления движения патрона, подающегося с правого ряда магазина. Слева расположен выступ, который направляет патрон из левого ряда. Первые партии АК имели штампованную ствольную коробку со стволом выполненным из стали прочных марок. Однако имевшаяся технология не позволяла тогда достичь требуемой жёсткости, процент брака был недопустимо высок. В результате в серийном производстве холодную штамповку заменили фрезерованием коробки из цельной стали, что вызвало увеличение себестоимости производства оружия. Массивная цельностальная ствольная коробка сообщает оружию высокую (особенно в раннем фрезерованном варианте) прочность и надёжность, особенно в сравнении с хрупкими легкосплавными ствольными коробками оружия типа американской винтовки M-16, но одновременно утяжеляет оружие, а также затрудняет изменение конструкции.
Магазин — коробчатый, секторного типа, двухрядный, на 30 патронов. Состоит из корпуса, стопорной планки, крышки, пружины и подавателя. Магазины АК отличаются высокой надёжностью подачи патронов, даже при их заполнении до максимума. Толстые металлические «губки» в верхней части даже пластиковых магазинов обеспечивают надёжную подачу и весьма живучи при грубом обращении, — эту конструкцию впоследствии скопировал ряд зарубежных фирм для своей продукции. Помимо положенных к АК по штату для автомата 30-патронных магазинов, существуют также пулемётные, которые полностью взаимозаменяемы с автоматными: на 40 (секторный) или 75 (барабанного типа) патронов калибра 7,62 мм и на 45 патронов калибра 5,45 мм. Если же брать в расчёт также магазины иностранного производства, созданные для различных вариантов системы Калашникова (в том числе для рынка гражданского оружия), то количество различных вариантов составит как минимум несколько десятков, с ёмкостью от 10 до 100 патронов. Узел крепления магазина характеризуется отсутствием развитой горловины — магазин просто вставляется в окно ствольной коробки, зацепляясь выступом за его передний край, и фиксируется защёлкой.
Принцип действия АК основан на использовании энергии пороховых газов, отводимых через верхнее отверстие в стенке ствола. Перед выстрелом необходимо подать патрон в патронник ствола и привести механизм оружия в состояние готовности к выстрелу. Это осуществляется стрелком вручную путём оттягивания затворной рамы назад за установленную на ней рукоятку перезарядки («передёргивание затвора»). После того как затворная рама отойдёт назад на длину свободного хода, имеющийся на ней фигурный паз начинает взаимодействовать с ведущим выступом затвора, проворачивая его против часовой стрелки, при этом его боевые выступы выходят из-за боевых упоров ствольной коробки, что обеспечивает отпирание канала ствола. После этого затворная рама и затвор начинают двигаться совместно. При ходе назад под действием руки стрелка затворная рама воздействует на поворотный курок, ставя его на шептало автоспуска. Курок удерживается на нём до прихода затворной рамы в крайнее переднее положение, где рама, воздействуя на перо автоспуска, разобщает курок с автоспуском. Далее курок встаёт на переднее шептало (при ручном «передергивании затвора»). Одновременно возвратная пружина сжимается, накапливая энергию, и когда стрелок отпускает рукоятку, толкает затворную группу вперёд. При движении затворной группы вперёд под воздействием пружины выступ в нижней части затвора толкает верхний патрон в магазине за верхнюю часть донца гильзы, досылая его в патронник ствола. Когда затвор приходит в крайнее переднее положение, он упирается в выступ вкладыша затвора и предварительно поворачивается на небольшой угол для того, чтоб выйти из взаимодействия со специальной площадкой фигурного паза. Затворная рама в это время всё ещё продолжает своё движение под действием пружины и силы инерции, при этом она действием фигурного паза на ведущий выступ затвора поворачивает затвор по часовой стрелке до угла в 37°, чем достигается запирание ствола затвором. Во время своего оставшегося после запирания ствола свободного хода до крайнего переднего положения затворная рама отклоняет вперёд и вниз рычаг автоспуска, который выводит из зацепления с курком шептало автоспуска, после чего его удерживает во взведённом состоянии лишь основное шептало, выполненное как единое целое со спусковым крючком. Теперь оружие готово к производству выстрела. При нажатии на спусковой крючок его шептало, удерживающее курок, освобождает его. Курок под действием боевой пружины проворачивается вокруг поперечной оси, с силой ударяя по ударнику, который передаёт удар на капсюль патрона, разбивая его и инициируя этим горение порохового состава в гильзе. В момент выстрела в канале ствола быстро создаётся высокое давление пороховых газов. Они давят одновременно на пулю и на донце гильзы, а через него — на затвор. Но затвор заперт, то есть неподвижно соединён со ствольной коробкой, поэтому он остаётся неподвижным, а в движение приходят: пуля — с одной стороны, оружие в целом — с другой. Так как масса оружия в целом и пули различается во много раз, пуля движется при этом гораздо быстрее, перемещаясь в направлении дульного среза ствола и благодаря наличию в его канале нарезов приобретая правое вращательное движение для стабилизации в полёте. Движение же оружия воспринимается стрелком как его отдача (одна из её составляющих). Когда пуля минует газоотводное отверстие, через него в газовую камо́ру устремляются пороховые газы под большим давлением. Они давят на поршень на штоке, жёстко связанном с затворной рамой, толкая его назад. После того как поршень проходит определённое расстояние (порядка 25 мм), он минует специальные отверстия в газоотводной трубке, через которые пороховые газы стравливаются в атмосферу (стравливается часть газов, остальные попадают в ствольную коробку или утекают через ствол). Затворная рама, как и при ручной перезарядке, вместе с поршнем отходит назад на величину свободного хода, после чего поворачивает затвор, который отпирает ствол. К тому моменту, когда ствол отпирается, пуля уже покинет ствол, и давление в его канале становится достаточно низким, чтобы отпирание канала ствола было безопасным для оружия и стрелка. После отпирания ствола затвор вместе с затворной рамой энергично начинают отходить назад под воздействием двух сил: остаточного давления в канале ствола (близкого к атмосферному), воздействующего на донце гильзы до её выхода из патронника, и через неё — на затвор, и инерции затворной рамы и соединённого с ней газоотводного поршня. При этом стреляная гильза удаляется из оружия за счёт энергичного удара её донца о выступ отражателя, жёстко закреплённого на ствольной коробке, который сообщает ей быстрое движение вправо-вверх-вперед. После этого затворная рама с затвором продолжают отходить назад до крайнего заднего положения, после чего под действием возвратной пружины возвращаются в крайнее переднее положение. При этом, точно так же, как при ручной перезарядке (в зависимости от того, ведётся одиночная стрельба или стрельба очередью — имеются особенности в работе шептал), происходит взведение курка и досылание очередного патрона из магазина в патронник, а после этого — запирание канала ствола. Последующие события зависят от того, в каком положении находится переводчик огня и нажат ли спусковой крючок. Если спусковой крючок отпущен, подвижные части оружия останавливаются в крайнем переднем положении; оружие перезаряжено, находится на боевом взводе и готово к новому выстрелу. Если спусковой крючок нажат, а переводчик находится в положении АВ (автоматическая стрельба), в момент прихода подвижных частей оружия в крайне переднее положение автоспуск освободит курок, и далее всё происходит точно так же, как описано выше для одного выстрела, до тех пор, пока стрелок не снимет палец со спускового крючка, или в магазине не закончатся патроны. Если спусковой крючок нажат, а переводчик находится в положении ОД (стрельба одиночными), то после прихода подвижных частей оружия в крайне переднее положение и срабатывание автоспуска курок останется на боевом взводе, удерживаемый шепталом одиночного огня, и будет оставаться на нём, пока стрелок не отпустит и вновь не нажмёт на спусковой крючок. При стрельбе из автомата, особенно при применении некачественных патронов и большом загрязнении оружия, возможны задержки, вызванные осечками (недостаток энергии для накола капсюля — «ненакол капсюля») или нарушением подачи патронов (утыкания и перекосы — чаще всего неисправности закраин магазина). Устраняются они стрелком при помощи перезарядки оружия вручную за рукоятку, что позволяет в большинстве случаев удалить из оружия осечный или перекошенный при подаче патрон. Более серьёзные причины задержки при стрельбе, вроде неизвлечения гильзы или её разрыва, устраняются сложнее, но встречаются крайне редко и лишь при использовании низкокачественных, бракованных или повреждённых при хранении патронов.
Первый образец АК-47 был создан талантливым советским конструктором-оружейником Михаилом Тимофеевичем Калашниковым в 1947 году и был принят на вооружение в 1949-м. В том же году его производство стало серийным. Вскоре оружие получило широкую популярность благодаря своей исключительной надежности, простоте и используемым мощным патроном калибра 7.62х39 мм (что позволяет запросто пробить стальной рельс). На данный момент это оружие в большинстве своем заменено на более современные аналоги, однако и по сей день им пользуются во множестве силовых структур всего мира. АК заслуженно считается одним из самых лучших оружий мира на сегодняшний день и одновременно одним из самых надежных и дешевых. Очевидно что вскоре от него произошло множество различных вариантов и модификаций разных калибров и с некоторыми доработками, однако сама конструкция всегда остается неизменной. Является одним из самых популярных и массовых видов огнестрельного оружия в мире благодаря его отличным боевым характеристикам, простоте и удобству в его применении и обслуживании, а также его исключительной надежности. Совершенно неудивительно что такое оружие будет хорошо цениться выжившими в условиях постапокалипсиса.
Известные варианты[]
- АК (или АК-47) — основной вариант, принятый на вооружение в 1949 году.
- АКС (АКС-47 или АК-47С) — вариант АК со складывающимся вниз под цевьё металлическим прикладом, предназначавшийся для воздушно-десантных войск. Принят на вооружение одновременно с АК в 1949 году. Первоначально выпускался со штампованной ствольной коробкой, а с 1951 года — фрезерованной из-за высокого процента брака при штамповке
- АКМ — Автомат Калашникова Модернизированный. Принят на вооружение в 1959 году для замены АК. Начиная с этой модели у всех автоматов семейства АК приподнят приклад для приближения точки упора к линии стрельбы. Прицельная дальность АКМ увеличена до 1000 м, уменьшена масса оружия, внесены изменения, направленные на повышение надёжности и удобства эксплуатации. Ствольная коробка АКМ штампованная. Внесены изменения в ударно-спусковой механизм — добавлен замедлитель срабатывания курка, благодаря которому спуск курка при автоматической стрельбе происходит на несколько миллисекунд позже. Эта задержка практически не влияет на темп стрельбы, она лишь позволяет затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом. Улучшения положительно сказались на кучности, особенно сильно (практически на треть) уменьшилось рассеивание по вертикали. Дульная часть ствола оружия имеет резьбу, на которую устанавливается съёмный дульный компенсатор в виде лепестка (так называемый «лотковый компенсатор»), предназначенный для компенсации «увода» точки прицеливания вверх-вправо при стрельбе очередями за счёт использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора. На эту же резьбу вместо компенсатора могут устанавливаться глушители ПБС или ПБС-1, для использования которых необходимо применять патроны 7,62УС с дозвуковой начальной скоростью пули. Также на АКМ появилась возможность установки подствольного гранатомёта ГП-25 «Костёр».
- АКМС — вариант АКМ со складным вниз металлическим прикладом. Предназначен для десантников.
- АКМН — вариант, на котором предусмотрена установка ночных прицелов. Предназначался для ведения боевых действий в условиях ночи, сумерек и просто темноты.
- АКМСН — модификация АКМН со складным вниз металлическим прикладом.
Применение[]
Этот автомат является одним из самых лучших видов оружия для выжившего благодаря его великолепной надежности в любых условиях, простоте и хорошей убойной силе. Достаточно лишь немного потренироваться и будучи даже полным новичком вы сможете эффективно пользоваться им. Однако он уступает по точности тому же АК-74, поэтому он неэффективен на дальних расстояниях даже при использования оптических прицелов, поэтому его стихия — средние и ближние дистанции. Может показаться что у автомата высокая отдача, но это только поначалу. Во время стрельбы приклад автомата необходимо крепко прижать к себе для снижения отдачи и также крепко удерживать его руками. Лучше вести стрельбу одиночными и короткими очередями, что способствует повышению точности ведения огня и экономию боеприпасов. При наличии инструментов и ремонтных навыков можно провести усовершенствование автомата.
Местонахождение[]
Ныне автомат снят и заменен более современными образцами автоматов с вооружения силовых структур на постсоветском пространстве и найти его можно только на армейских складах, да и то с небольшим шансом. Однако он всё еще стоит на вооружении различных формирований в ближневосточных и африканских регионах. Некоторые оружейники постапокалипсиса, при наличии нужных знаний и чертежей, вероятно, смогут создать такой автомат, но его качество будет значительно хуже заводского.
Интересные факты[]
- На самом деле АК-47 — название опытного образца автомата, серийно он уже именовался как просто АК. Его название здесь используется чтобы избежать путаницы с общим наименованием серии оружия. К слову его часто называют как АК-47, особенно на Западе.
- И хоть во множестве художественных произведениях это оружие встречается довольно часто, в реальности это не самое распространенное оружие, ввиду того что он находился на вооружение довольно мало (с 1949 по 1959 годы) и вскоре был заменен на его улучшенную версию — АКМ. Небольшие партии старого образца попали за границу по всему миру.
- Благодаря своей убойной силе, надежности, простоте и относительной дешевизне это оружие стало легендарным и даже изображается на некоторых флагах и гербах. Имеются даже озолоченные образцы АК.
- Помимо собственных магазинов АК может заряжаться магазинами от РПК, вмещающими в себя до 40 патронов.
- Type-56 (Тип-56) — пожалуй наиболее известная и распространённая копия оригинального АК. Представляет собой нелицензированную версию производства Китая с незначительными отличиями, основной особенностью является наличие несъемного складного штыка (который тем не менее возможно было демонтировать). Ранние версии отличались невысокой надёжностью и долговечностью из-за плохо отлаженной технологии производства, позднее качество автоматов несколько улучшилось. Всего было изготовлено 15 000 000 экземпляров данного оружия, включая его модификации, среди которых были автоматы со складным прикладом и под патрон 5.56х45 мм. Со временем они получили значительное распространение по всему миру во многом из-за низкой стоимости китайских автоматов, их часто путают с оригинальными АК-47. Активно используются даже сейчас, в основном неформальными вооружёнными группами и вооружёнными силами наиболее бедных стран.
- Также существует венгерская версия АКМ — AMD-63, отличающаяся немного другим цевьем и наличием несъемной рукоятки. Его модификацией является AMD-65, автомат со складным прикладом, изначально предназначенный для десантников. При своей убойности AMD довольно точное и эргономичное оружие. Могло снаряжаться магазинами на 20, 30 и 40 патронов.
- Также был создан румынский вариант автомата Калашникова, похожий на описанный выше вариант, но отличающийся деревянным цевьем с рукояткой — РМ md.61. Также есть его десантная версия со складным прикладом, кроме того некоторые румынские автоматы могут быть оснащены подствольными гранатометами западного образца.
- Существуют крайне редкие (о них даже мало кто знает!) но еще действующие экземпляры автоматов Калашникова, имеющие цевьё и приклад полностью зелёного цвета. Такие автоматы находились только на вооружении пограничников и являлись строго наградным оружием. Его вручали лучшим пограничникам, отлично проявившим себя на службе. Данные автоматы создавались на основе АКМ, о других моделей ничего неизвестно.
- АК и его модификации являются самым распространённым стрелковым оружием в мире, он включён в Книгу рекордов Гиннесса: насчитывается более 100 млн единиц этого автомата, он состоит на вооружении 106 стран мира. К этому типу (включая лицензионные и нелицензионные копии, а также сторонние разработки на базе АК) принадлежит до 1/5 всего имеющегося в мире стрелкового огнестрельного автоматического оружия.
